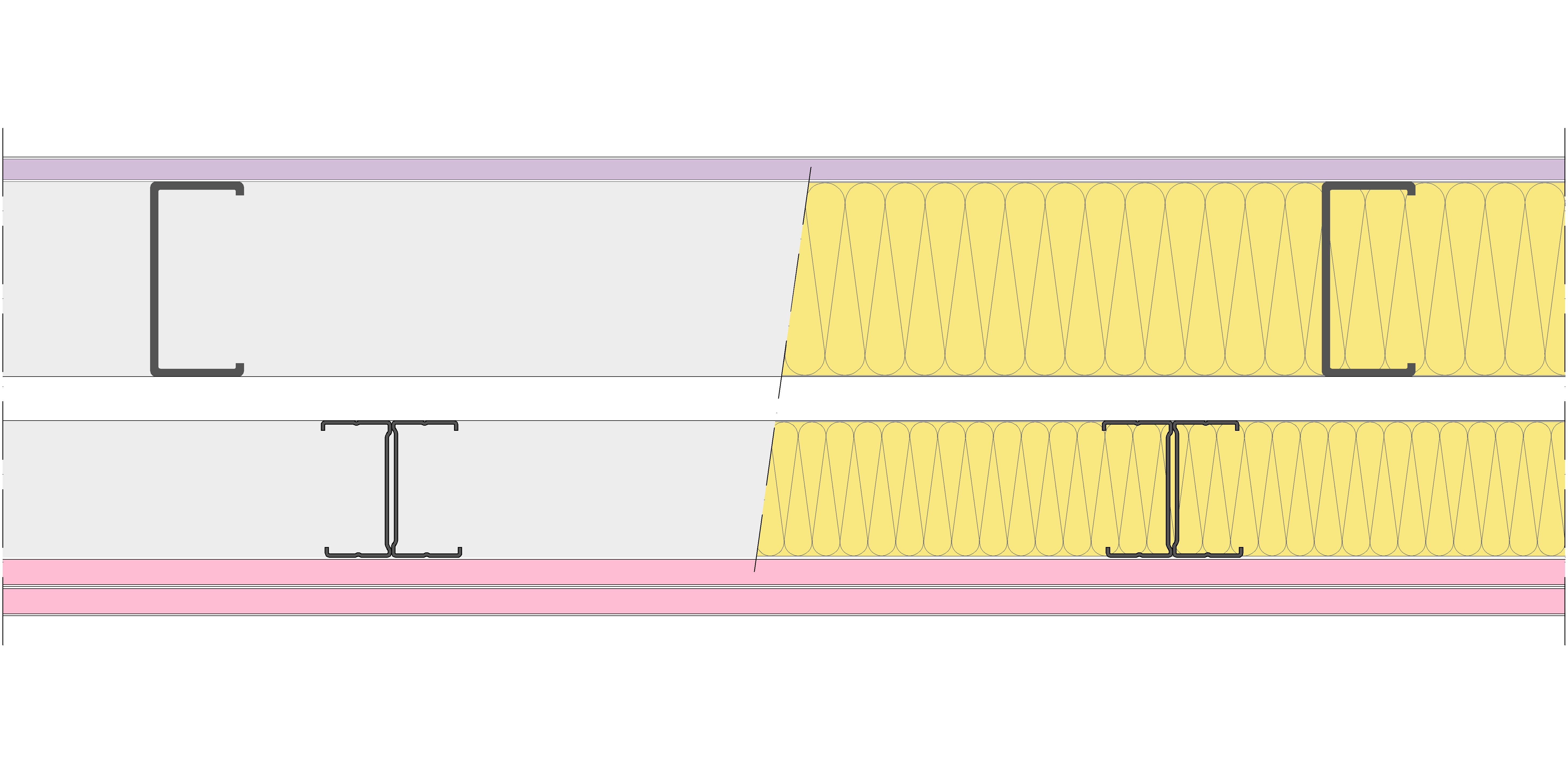

Fachada ligera formada por una doble estructura, libre, de acero galvanizado. La estructura exterior, de 100 mm de ancho, se compone de montantes Pladur® EXO M100/48 2 Z2 (elementos verticales) de alas de 48 mm y separados entre ejes 600 mm, y de canales Pladur® EXO C100/40 1 Z2 (elementos horizontales). La estructura interior, de 70 mm de ancho, se compone de montantes Pladur® 70-35 reforzados en «H», de alas de 35 mm y separados entre ejes 400 mm, y de canales Pladur® 70-30. Las dos estructuras se colocan con la separación mínima entre sí de 10 mm. Sobre la estructura exterior, se atornilla una placa Pladur® Weather Defence de 12,5 mm de espesor. Sobre la estructura interior, se atornillan dos placas Pladur® F de 15 mm de espesor. El ancho mínimo del conjunto es de 222,5 mm (212,5+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas de su perímetro, etc., así como anclajes para canales en suelo y techo. El paramento interior está totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4). Alma de la estructura externa rellena con lana de mineral de 85 a 100 mm de espesor y alma de la estructura interna rellena con lana mineral de 60 a 70 mm. Montaje según recomendaciones Pladur®, Technical Conformity TC-116647 y consideraciones especificas del CTE, según el uso del sistema empleado.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
315121
Placa Pladur® Weather Defence 13 1 200x2.400
m²
161323
m²
4094993
Montante Pladur® EXO M100/48 2 Z2 x3.000
m
296483
m
4094997
Canal Pladur® EXO C100/40 1 Z2 x3.000
m
296472
m
161691
kg
4042967
Tornillo Pladur® EXO PB Z5 3,5x25 (Caja de 1.000 ud.)
ud
4094911
Tornillo Pladur® EXO MM Z5 4,2x13 (Caja de 500 ud.)
ud
4070684
ud
4070682
Tornillo Pladur® PM 3,5x45 (Caja de 500 ud.)
ud
4070679
ud
4060030
Cinta de juntas Adhesiva Pladur® EXO 60 mm x 25 m
m
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4085587
Banda estanca Pladur® 70 mm autoadhesiva x30m
m
4043517
Sellador resistente al fuego Pladur® EXO 600 ml
ml
Lana mineral montante Pladur® Exo (espesor variable)
m²
Lana mineral montante Pladur® interior (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
