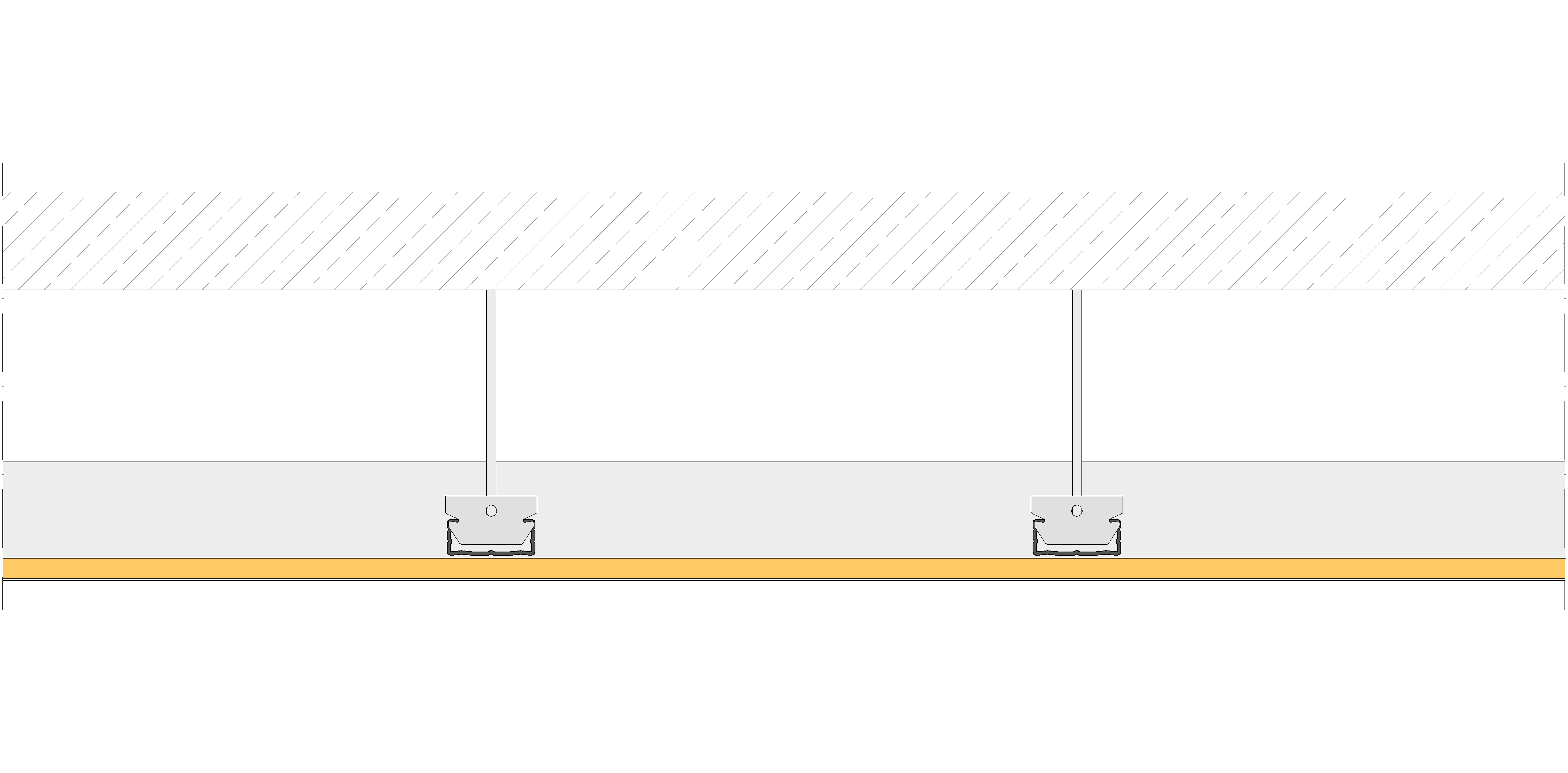

Techo suspendido formado por una estructura de perfiles de chapa de acero galvanizado a base de perfiles Pladur® T-45 Z5, separados entre ejes 300 mm, debidamente suspendidos del forjado, cada 950 mm, por medio de horquillas Pladur® T-45 Z5 + varilla roscada ø 6 mm (M6 Z5), con un plenum máximo de 40 cm. Los Perfiles Pladur® T-45 Z5 se apoyan en el perímetro en canales Pladur® C48/47 XL Z5, fijados mecánicamente cada 600 mm al soporte. A esta estructura se atornilla una placa Pladur® WAB de 12,5 mm de espesor. Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Montaje según recomendaciones Pladur®, Technical Conformity TC-107821 y consideraciones especificas del CTE, según el uso del sistema empleado.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
306449
m²
307409
Canal Pladur® C 48/47 XL Z5 x3.000
m
307406
Perfil Pladur® T-45 Z5 x3.000
m
4089478
Horquilla Pladur® T-45 Z5
ud
4089480
Pieza de empalme Pladur® T-45 Z5
ud
159772
Pasta PREGYWAB PE Lista al uso x25kg
kg
4090139
Tornillo PM 3,9x25 Z5 (Caja de 1.000 ud.)
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4089479
Varilla roscada M6 Z5
ud
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
