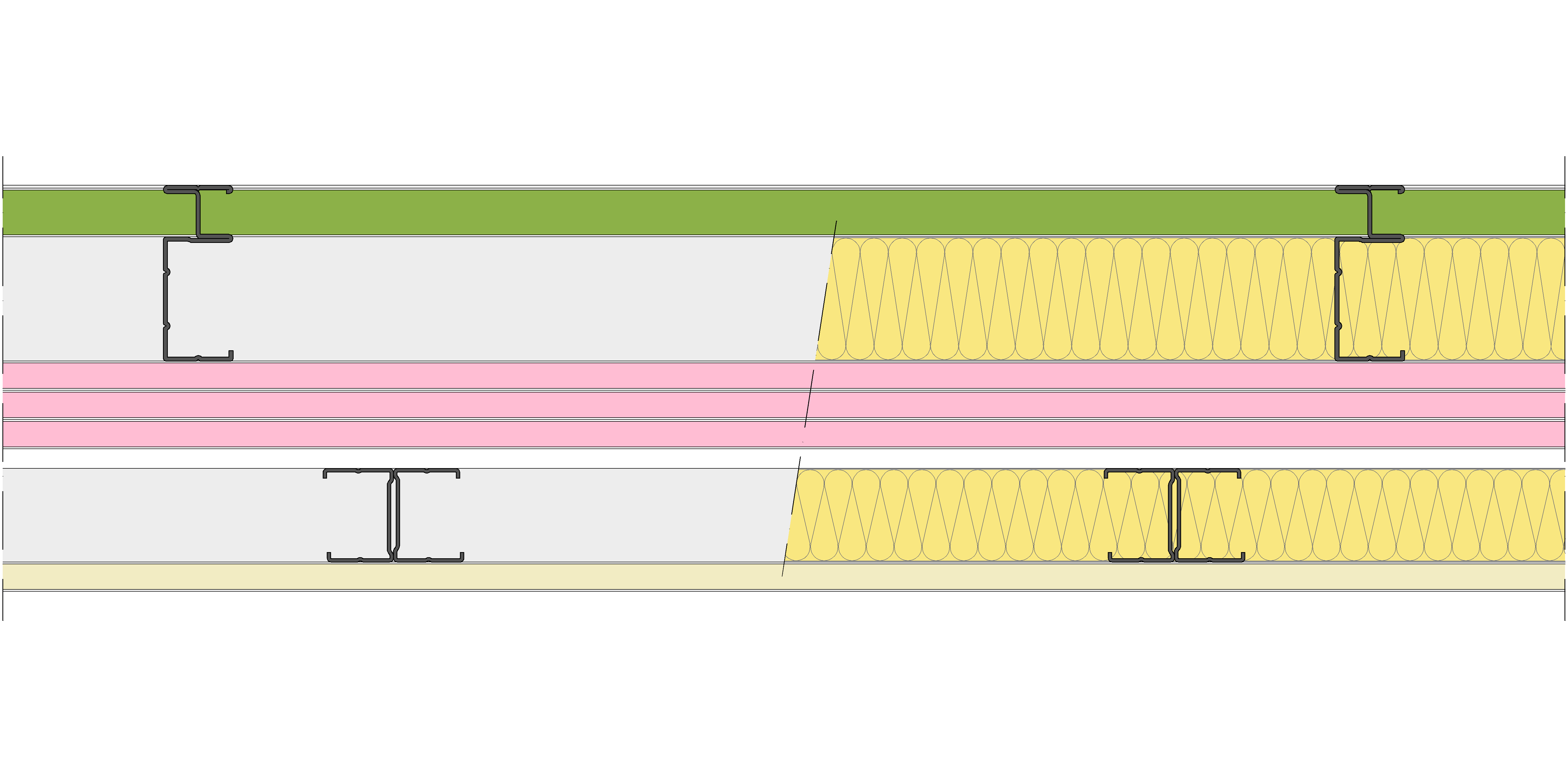

Tabique formado por una estructura de perfiles de chapa de acero galvanizado de 90 mm de ancho y 0,7 mm de espesor, a base de montantes Pladur® CH-90 y montantes Pladur® E-90 (elementos verticales), separados entre ejes 600 mm, y canales Pladur® J-92 (elementos horizontales). Hacia el lado no accesible (zona del hueco) se crea una cara del tabique encajando una placa Pladur® CH de 25 mm de espesor con los montantes de arranque y final E-90 y montantes de modulación CH-90, disponiendo entre ambos materiales un cordón continuo de sellador acústico intumescente Pladur®. Por el lado transitable de este tabique, se atornillan tres placas Pladur® F de 15 mm de espesor, incluyendo tratamiento de juntas. Posteriormente se realiza hacia el lado transitable un trasdosado autoportante formado por una estructura de perfiles de chapa de acero galvanizado reforzada en «H» de 48 mm de espesor a base de montantes de alas de 35 mm, separados entre ejes 400 mm, y canales, libre, dejando entre la estructura y el tabique un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornilla una placa Pladur® N de 15 mm de espesor, dando un ancho total del trasdosado de 63 mm. El ancho mínimo del tabique y trasdosado terminados es 208 mm (135+10+ 63). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4). Alma del sistema Pladur® CH rellena con lana de roca de 65 mm de espesor y densidad mínima de 70 kg/m3 y alma del trasdosado Pladur® con lana mineral de 40 a 50 mm. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
