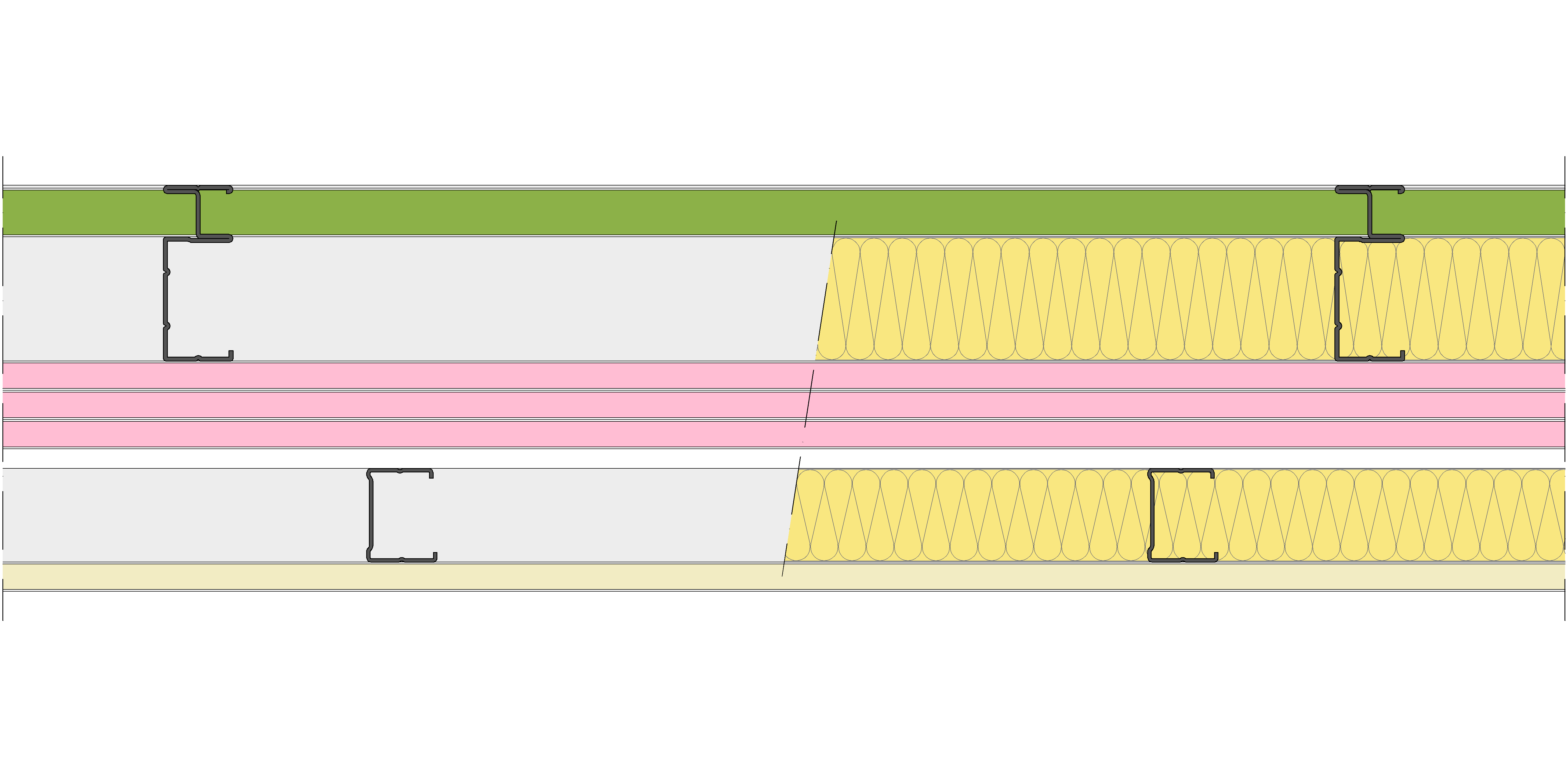

Tabique formado por una estructura de perfiles de chapa de acero galvanizado de 90 mm de ancho y 0,7 mm de espesor, a base de montantes Pladur® CH-90 y montantes Pladur® E-90 (elementos verticales), separados entre ejes 600 mm, y canales Pladur® J-92 (elementos horizontales). Hacia el lado no accesible (zona del hueco) se crea una cara del tabique encajando una placa Pladur® CH de 25 mm de espesor con los montantes de arranque y final E-90 y montantes de modulación CH-90, disponiendo entre ambos materiales un cordón continuo de sellador acústico intumescente Pladur®. Por el lado transitable de este tabique, se atornillan tres placas Pladur® F de 15 mm de espesor, incluyendo tratamiento de juntas. Posteriormente se realiza hacia el lado transitable un trasdosado autoportante formado por una estructura de perfiles de chapa de acero galvanizado de 48 mm de espesor a base de montantes de alas de 35 mm, separados entre ejes 400 mm, y canales, libre, dejando entre la estructura y el tabique un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornilla una placa Pladur® N de 15 mm de espesor, dando un ancho total del trasdosado de 63 mm. El ancho mínimo del tabique y trasdosado terminados es 208 mm (135+10+ 63). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4). Alma del sistema Pladur® CH rellena con lana de roca de 65 mm de espesor y densidad mínima de 70 kg/m3 y alma del trasdosado Pladur® con lana mineral de 40 a 50 mm. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
