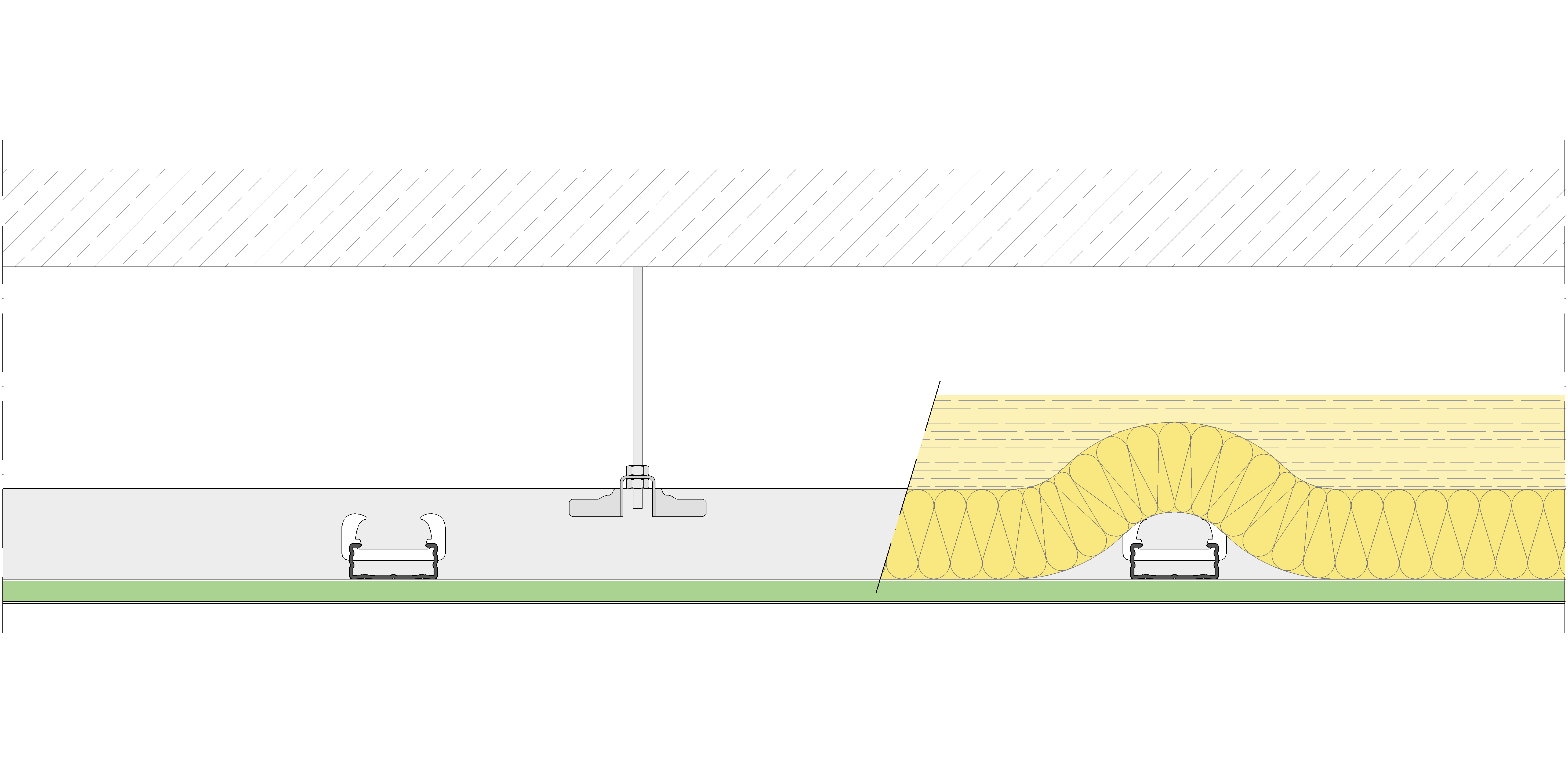

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado, instalada al mismo nivel. La estructura primaria se compone a base de perfiles Pladur® NEO P-48/400, modulados cada 1000 mm, debidamente suspendidos del forjado cada 1650 mm, por medio de pieza de cuelgue Pladur® NEO Regulable + varilla roscada ø 6 mm con tuerca y contratuerca y apoyados perimetralmente en perfiles Pladur® NEO CP-48/400, los cuales están fijados mecánicamente en toda su longitud cada 600 mm. La estructura secundaria está formada por perfiles Pladur® NEO S-1000 ensamblados de manera perpendicular mediante unión «clipada» a los primarios en su alma troquelada y fijados perimetralmente a los perfiles Pladur® CP-48/400 mediante tornillos Pladur® MM. Perpendicularmente a la estructura primaria, se atornilla una placa Pladur® H1 de 12,5 mm de espesor. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Incluso lana mineral sobre el dorso de placas y perfiles. Montaje según recomendaciones Pladur®, Technical Conformity TC-087066 y consideraciones específicas del CTE, según el uso del sistema empleado.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161697
Placa Pladur® H1 13 1 200x2.000
m²
302292
m
302300
Perfil Pladur® NEO S-1.000
m
302306
Perfil Pladur® NEO CP-48/400 3.600
m
4087962
Cuelgue NEO Regulable
ud
161714
Pasta Pladur® JH (Ambientes Húmedos) x20kg
kg
4070684
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
Tornillo reforzado DIN 7504N 4,8 x 16 mm (incluido en piezas de cuelgue)
ud
Tuerca autoblocante Ø6
ud
Contra-tuerca Ø6
ud
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
