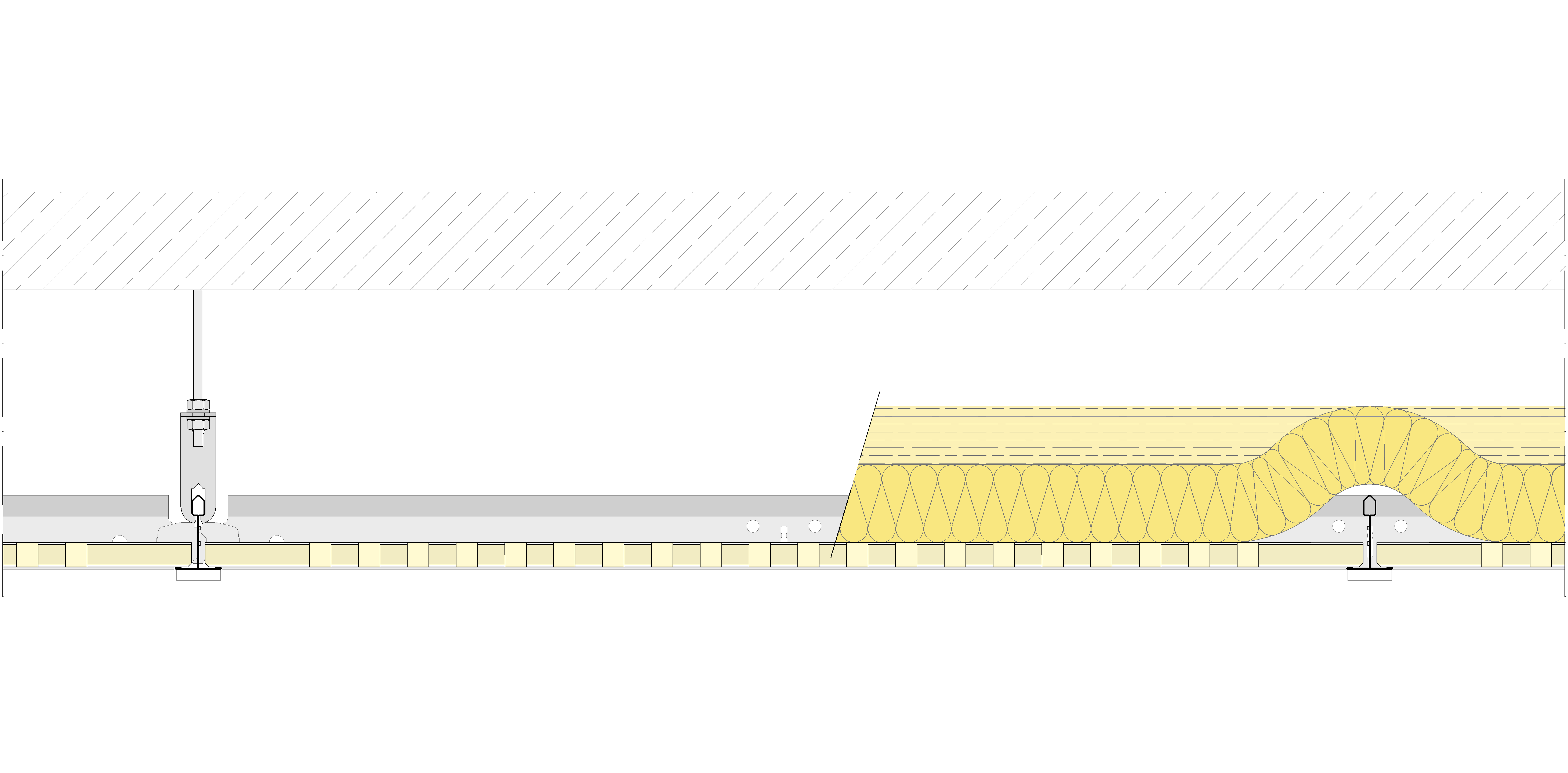

Techo registrable para acondicionamiento acústico, formado por una estructura de perfiles de chapa de acero galvanizado revestida por una lámina prelacada en distintos colores (según catálogo) en su cara vista. Dicha estructura forma una cuadrícula de 600 mm x 600 mm compuesta por perfiles Pladur® primarios, secundarios y angulares fijados mecánicamente en todo su perímetro. La estructura queda debidamente suspendida del forjado, cada 1200 mm, mediante anclajes, variilla roscada y piezas de cuelgue Pladur® TR, sobre la cual se apoyan las placas Pladur® FON+ TR (o Pladur® FON+ DECOR) de 12,5 mm de espesor y modelo variable, dependiendo de la absorción acústica requerida y del diseño de las perforaciones elegidas, con velo negro acústico (posibilidad de velo blanco) en el dorso de la placa y acabado pintado en blanco o con vinilo DECOR (Castaño, Roble, Abedul o Acero). Parte proporcional de anclajes, suspensiones, cuelgue, etc. Lana mineral colocada sobre el dorso de placas y perfiles. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161635
Placa Pladur® FON+ R8/18 nº1 600x600 A
m²
4086648
m
4086649
m
4086650
m
161409
m
4086863
Pieza de cuelgue Pladur® TR
ud
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
Tuerca Ø6
ud
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
