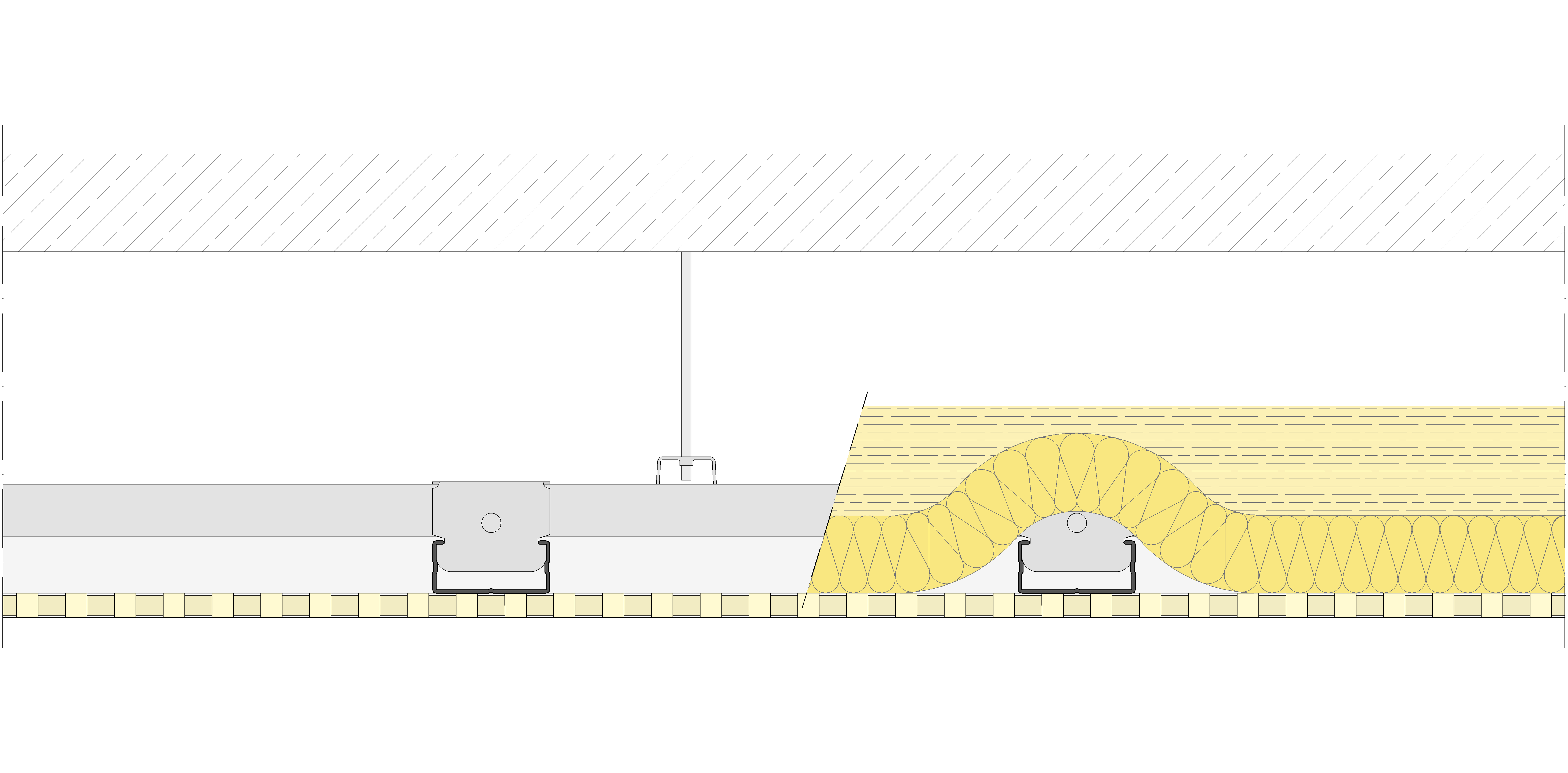

T.C. suspendido Pladur® T-60(D)/1200x300 1x12,5 FON+ R12/25 nº4 BA MW
Características Técnicas
Sistema Seleccionado
Resistencia al Fuego:
S/E
Absorción Acústica:
0,65
Incr. Aislamiento Ruido Aéreo:
--
Incr. Aislamiento Ruido Impacto:
--
Definición
Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado Pladur® instalada a distinto nivel (D). La estructura primaria se compone a base de perfiles Pladur® T-60 separados entre ejes 1200 mm, debidamente suspendidos del forjado, cada 800 mm, por medio de horquillas Pladur® T-60 + varilla roscada ø 6 mm. La estructura secundaria está formada por perfiles Pladur® T-60 con modulación 300 mm, debidamente suspendidos de la primaria mediante pieza abrazadera Pladur® T-60 y apoyados perimetralmente en el perfil angular Pladur® L 30 o canal Pladur® Clip, el cual está fijado mecánicamente en toda su longitud cada 600 mm. Perpendicularmente a la estructura secundaria, se atornillan las placas de Pladur® FON+ BA (borde afinado) de 12,5 mm de espesor y de 1200x2400 mm, modelo variable, dependiendo de la absorción acústica requerida y del diseño de las perforaciones elegidas. Lana mineral de 60 mm de espesor, colocada sobre el dorso de placas y perfiles. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente acabado con Nivel 3 (Q3). Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
162751
Placa Pladur® FON+ R12/25 Nº4 13x1.200x2.400 BA
m²
161554
Angular Pladur® L 30 x3.000
m
4070719
m
4070670
Horquilla Pladur® T-60
ud
4070661
Pieza de empalme Pladur® T-60
ud
4070691
Abrazadera Pladur® T-60
ud
161691
kg
4070684
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
