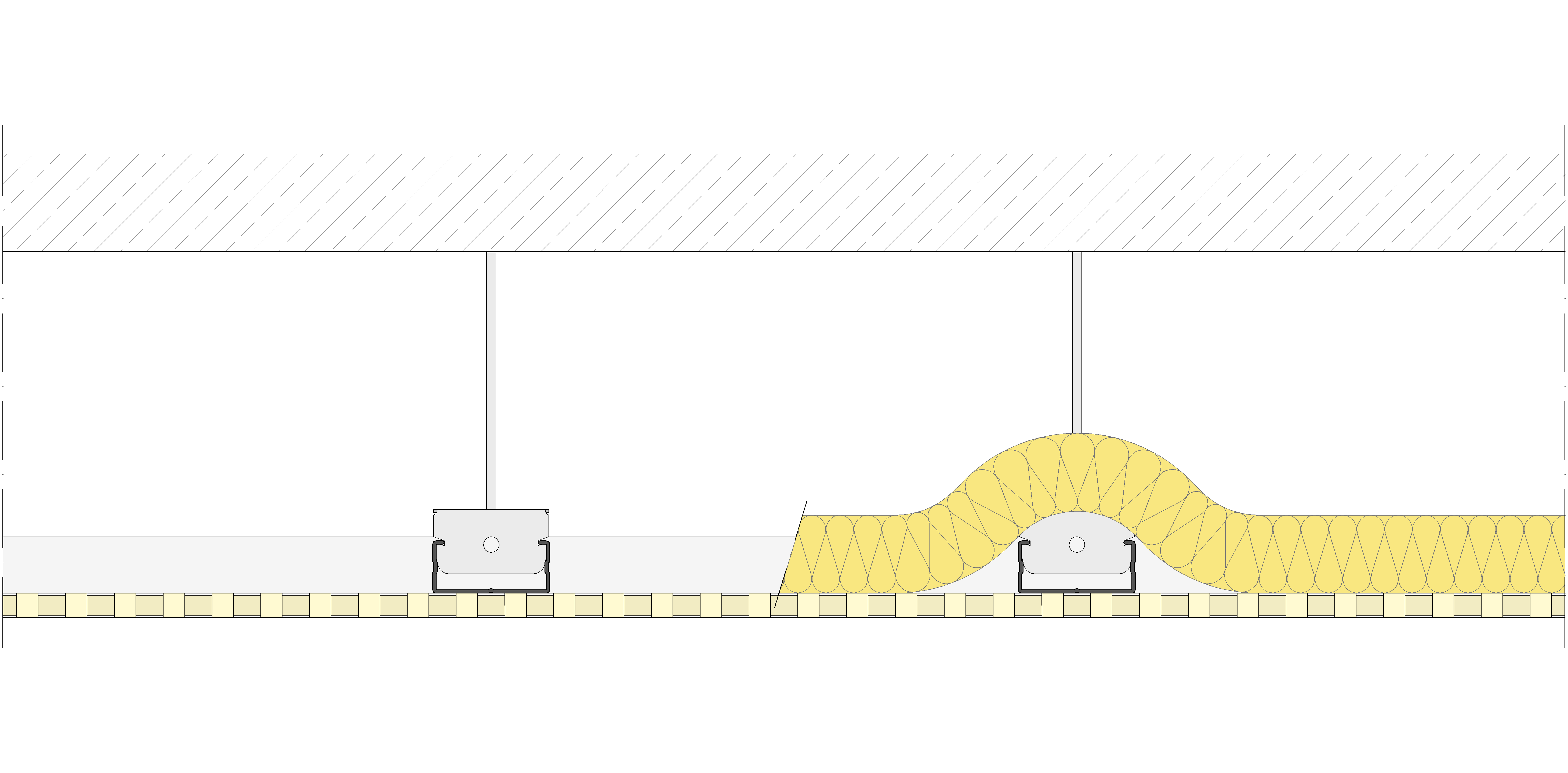

Techo suspendido formado por una estructura de perfiles de chapa de acero galvanizado a base de perfiles Pladur® T-60, con modulación 300 mm, debidamente suspendidos del forjado, cada 1200 mm, por medio de horquillas Pladur® T-60 + varilla roscada ø 6 mm, y apoyados en perfiles Pladur® fijados mecánicamente en todo el perímetro cada 600 mm. A esta estructura se atornillan las placas de Pladur® FON+ BV (borde en "V") de 12,5 mm de espesor y de 1200x2400 mm, modelo variable, dependiendo de la absorción acústica requerida y del diseño de las perforaciones elegidas. Lana mineral de 60 mm de espesor, colocada sobre el dorso de placas y perfiles. Parte proporcional de materiales Pladur®: tornillería, pasta, cintas de juntas, juntas estancas/acústicas de su perímetro, etc. Totalmente acabado con Nivel 3 (Q3). Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
296045
Placa Pladur® FON+ R12/25 13x1.200x2.400 BV
m²
161554
Angular Pladur® L 30 x3.000
m
4070719
m
4070670
Horquilla Pladur® T-60
ud
4070661
Pieza de empalme Pladur® T-60
ud
161712
kg
4070684
ud
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
