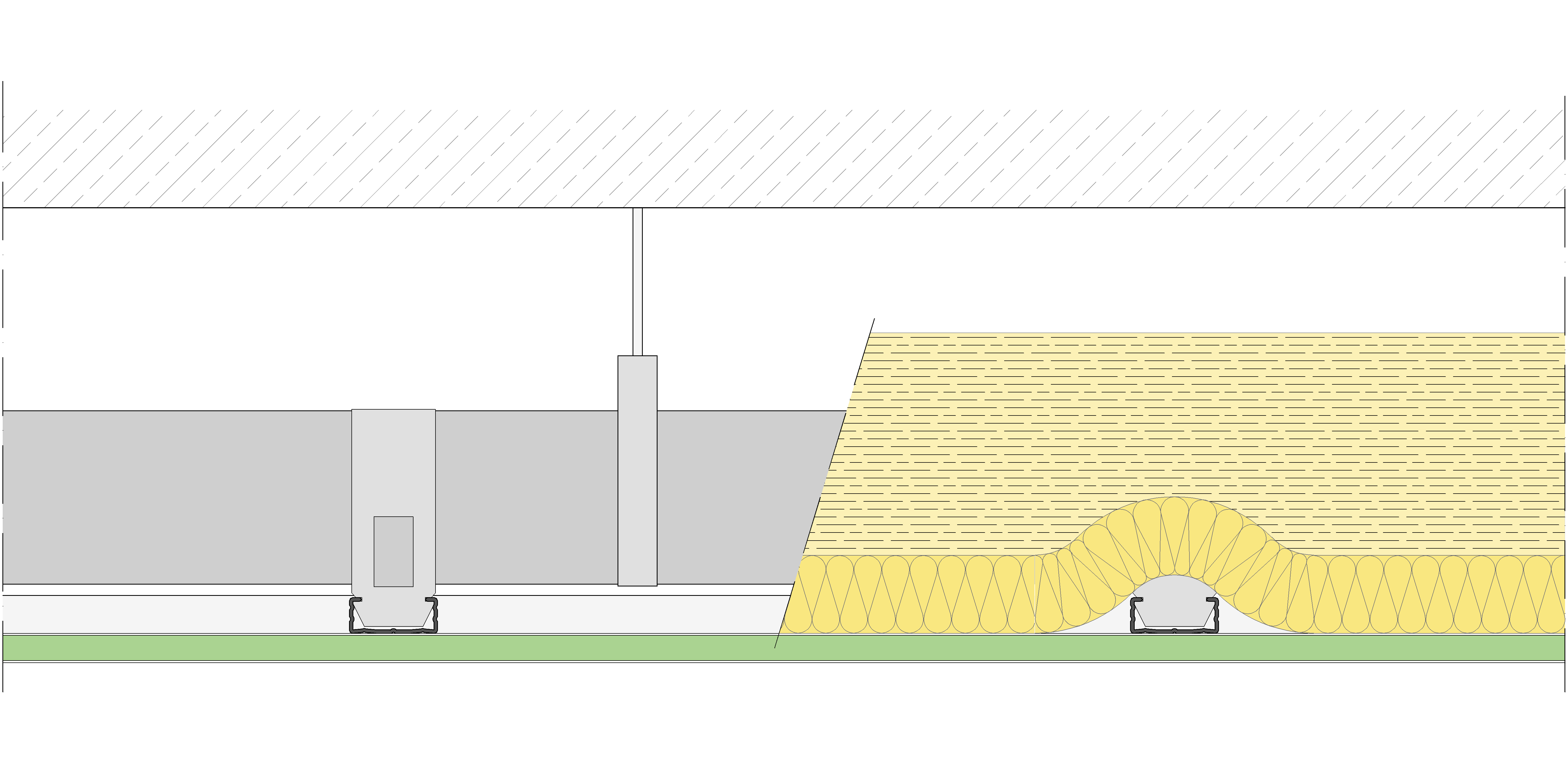

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado, instalada a distinto nivel. La estructura primaria se compone a base de canales Pladur® GL en forma de «U» y espesor 1,5 mm, modulados cada 1100 mm, debidamente suspendidos del forjado cada 3000 mm, por medio de suspensiones Pladur® M-50 + varilla roscada ø 6 mm con tuerca y contratuerca. La segunda estructura formada por perfiles Pladur® T-45 se encaja mediante abrazadera Pladur® GL perpendicularmente a la estructura primaria cada 400 mm, y apoyan perimetralmente en perfiles angulares Pladur® L 30 o canales Pladur® Clip, los cuales están fijados mecánicamente en toda su longitud cada 600 mm. Perpendicularmente a la estructura secundaria, se atornilla una placa Pladur® H1 de 15 mm de espesor. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Incluso lana mineral sobre el dorso de placas y perfiles. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161329
m²
161554
Angular Pladur® L 30 x3.000
m
162063
m
4070886
Pieza de empalme Pladur® T-45
ud
96405
Canal Pladur® GL x6.000
m
4045713
Conexión Pladur® GL
ud
4057427
Abrazadera Pladur® GL
ud
4045118
Suspensión Pladur® M-50
ud
161714
Pasta Pladur® JH (Ambientes Húmedos) x20kg
kg
4070684
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
Tuerca Ø6
ud
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
