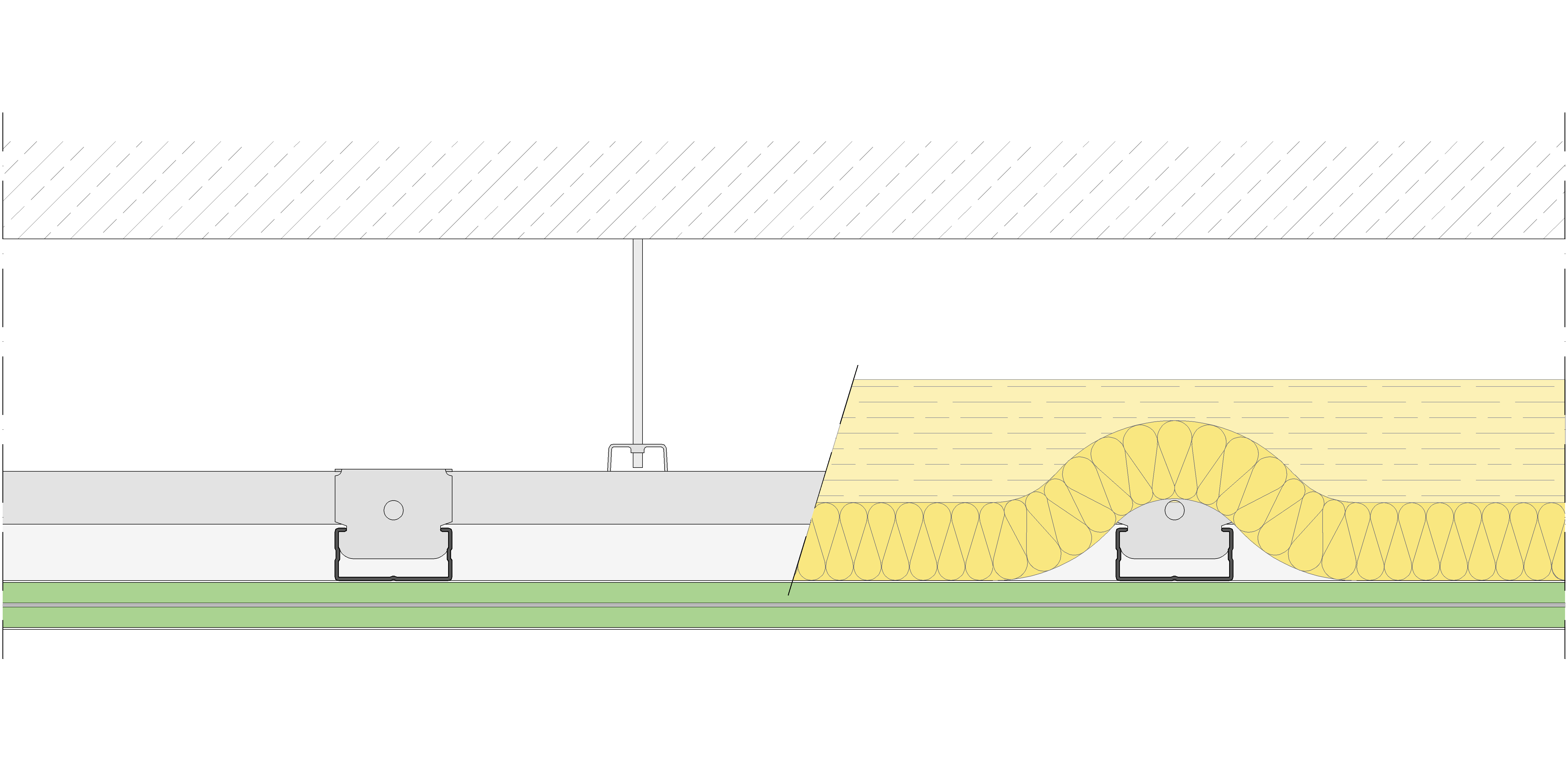

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado instalada a distinto nivel (D). La estructura primaria se compone a base de perfiles Pladur® T-60 separados entre ejes 1100 mm, debidamente suspendidos del forjado, cada 1000 mm, por medio de horquillas Pladur® T-60 + varilla roscada ø 6 mm. La estructura secundaria está formada por perfiles Pladur® T-60 con modulación 400 mm, debidamente suspendidos de la primaria mediante la pieza abrazadera Pladur® T-60. Los perfiles de esta estructura secundaria se apoyan en todo el perímetro en el perfil angular Pladur® L 30 o perfil U, el cual está fijado mecánicamente cada 600 mm al soporte. Perpendicularmente a la estructura secundaria, se atornillan dos placas Pladur® H1 de 12,5 mm de espesor. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Incluso lana mineral sobre el dorso de placas y perfiles. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161326
m²
161554
Angular Pladur® L 30 x3.000
m
4070719
m
4070670
Horquilla Pladur® T-60
ud
4070661
Pieza de empalme Pladur® T-60
ud
4070691
Abrazadera Pladur® T-60
ud
161691
kg
4070684
ud
4070683
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
