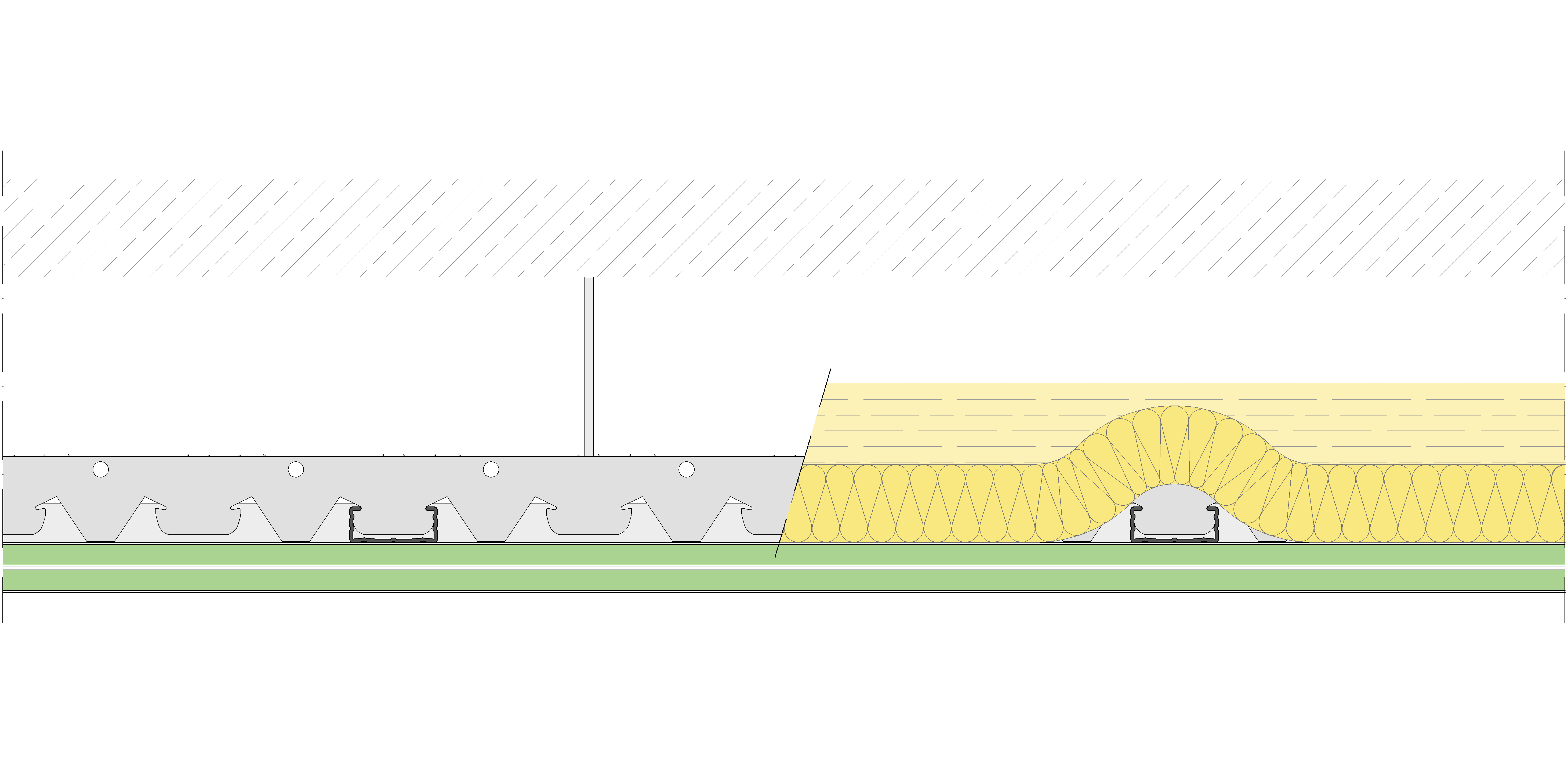

Techo suspendido formado por una doble estructura de perfiles de chapa de acero galvanizado instalada a distinto nivel. La estructura primaria se compone a base de perfiles Pladur® PH-45 separados entre ejes 900 mm, debidamente suspendidos del forjado, cada 800 mm, por medio de varilla roscada ø 6 mm, tuerca e contratuerca. La estructura secundaria está formada por perfiles Pladur® T-45 acoplados de manera perpendicular a la parte inferior de la estructura primaria cada 400 mm mediante encaje directo en las horquillas dobles troqueladas del perfil Pladur® PH-45. Estos perfiles Pladur® T-45 se apoyan en el perímetro en angulares Pladur® L 30 o canales Pladur® Clip, los cuales están fijados mecánicamente cada 600 mm al soporte. Perpendicularmente a la estructura secundaria, se atornillan dos placas Pladur® H1 de 12,5 mm de espesor. Parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas/acústicas de su perímetro, cintas y pastas de juntas, etc. Totalmente terminado con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Incluso lana mineral sobre el dorso de placas y perfiles. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161326
m²
161554
Angular Pladur® L 30 x3.000
m
162063
m
161456
m
4070886
Pieza de empalme Pladur® T-45
ud
161691
kg
4070684
ud
4070683
ud
4070640
Cinta de juntas Pladur® x150m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
4070864
Varilla roscada M6
ud
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
