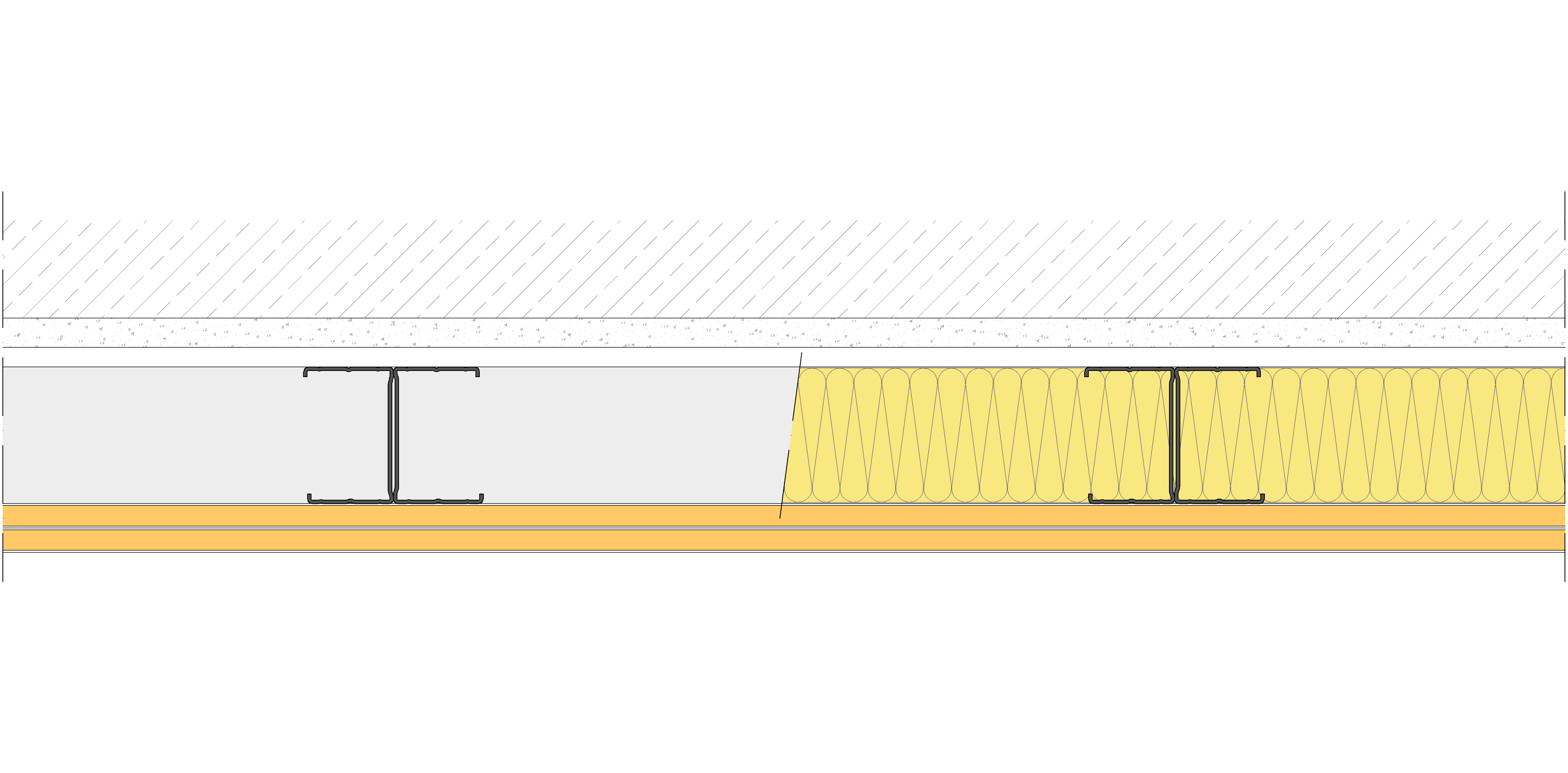

Trasdosado autoportante formado por una estructura reforzada en «H» de acero galvanizado Z5 de 70 mm de ancho, a base de montantes Pladur® XL (elementos verticales) de alas de 45 mm, separados entre ejes 400 mm, y canales Pladur® XL (elementos horizontales), a cuyo lado interno, dependiendo de la altura que se desea cubrir, será necesario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornillan dos placas Pladur® WAB de 12,5 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 105 mm (95+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 60 a 70 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
306449
m²
307408
Montante Pladur® M 70-45 XL Z5 x3.000
m
307410
Canal Pladur® C 70/47 XL Z5 x3.000
m
159772
Pasta PREGYWAB PE Lista al uso x25kg
kg
4090139
Tornillo PM 3,9x25 Z5 (Caja de 1.000 ud.)
ud
4078348
Tornillo PREGYWAB PM 3,9x45 (Caja de 500 ud.)
ud
4089953
Tornillo PREGYWAB MM 3,5x9,5 (Caja de 1.000 ud.)
ud
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085587
Banda estanca Pladur® 70 mm autoadhesiva x30m
m
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
