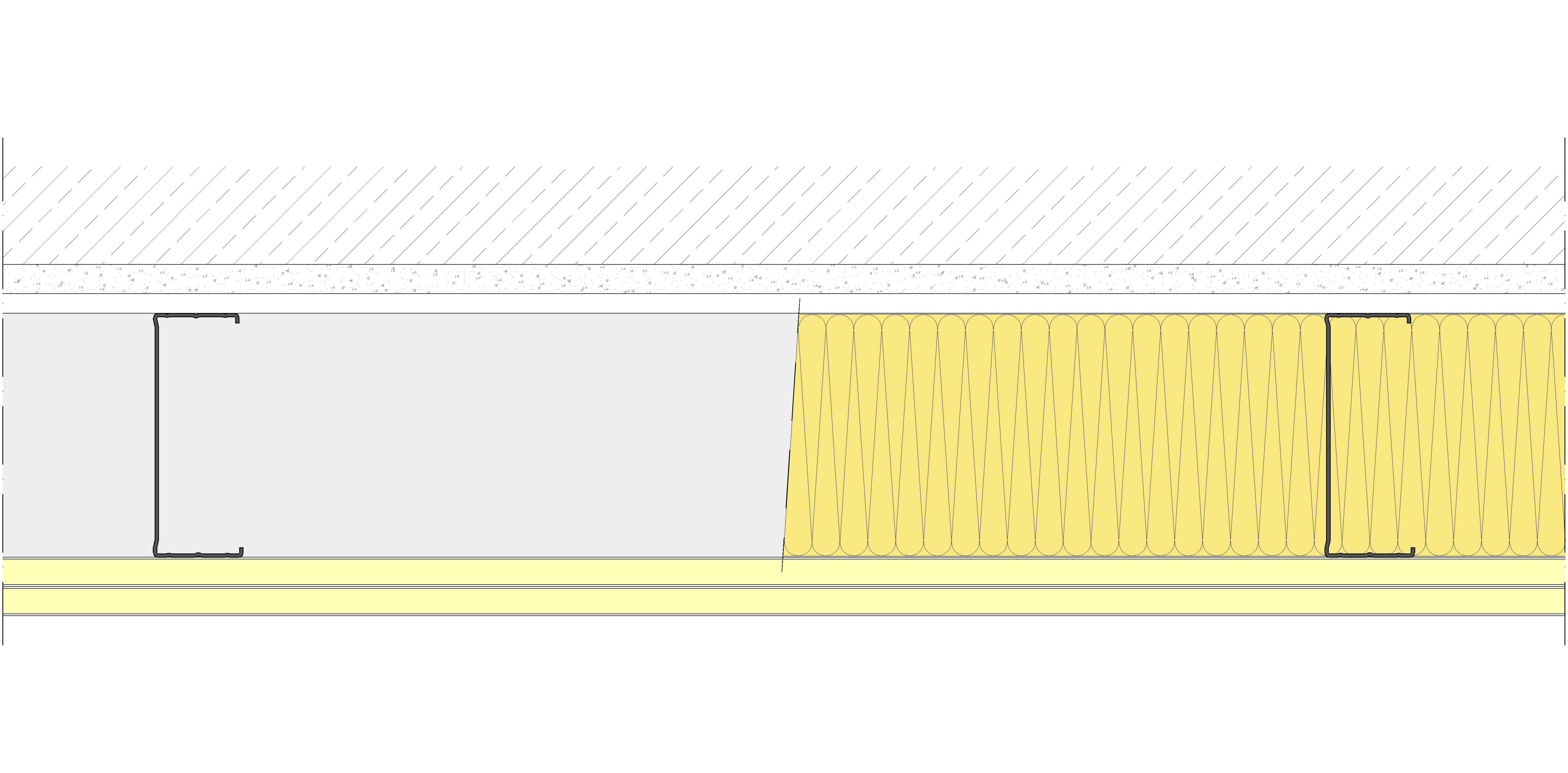

Trasdosado autoportante formado por una estructura de acero galvanizado de 125 mm de ancho, a base de montantes Pladur® XL (elementos verticales) de alas de 45 mm, separados entre ejes 600 mm, y canales Pladur® XL (elementos horizontales), a cuyo lado interno, dependiendo de la altura que se desea cubrir, será necesario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornillan dos placas Pladur® I de 15 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 165 mm (155+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena en su totalidad con lana mineral de 120 a 130 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161336
Placa Pladur® I 15 1 200x3.000
m²
296569
Montante Pladur® M 125-45 XL Z1 x6.000
m
296576
Canal Pladur® C 125/47 XL Z2 x3.000
m
161691
kg
4070684
ud
4070682
Tornillo Pladur® PM 3,5x45 (Caja de 500 ud.)
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
