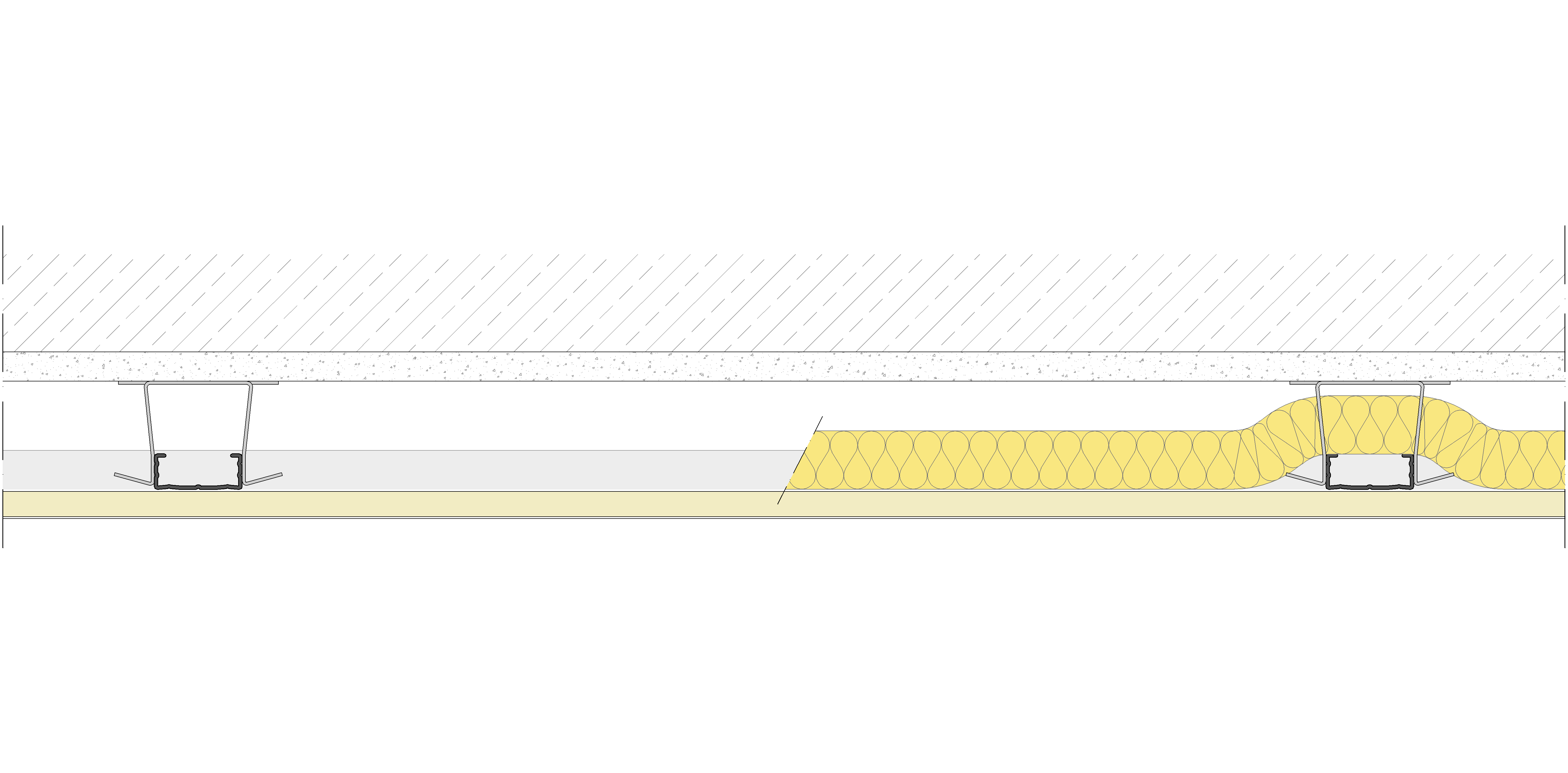

Trasdosado autoportante formado por una estructura de perfiles de chapa de acero galvanizado a base de perfiles Pladur® T-45 (elementos verticales) separados entre ejes 600 mm, y canales Pladur® Clip (elementos horizontales), a cuyo lado interno, dependiendo de la altura a cubrir, será necesario arriostrar los perfiles mediante piezas polivalentes PL-75 y uniendo sus alas con tornillos Pladur® MM 3,5 x 9,5 en ambas alas de perfil T-45, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de esta estructura se atornilla una placa Pladur® N de 15 mm de espesor, dando un ancho mínimo total de trasdosado terminado de 43 mm (33+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales Clip. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de la estructura Pladur® rellena con lana mineral de 30 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161310
m²
162063
m
4070799
Canal Pladur® CLIP x3.000
m
4070784
ud
161691
kg
4070684
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
