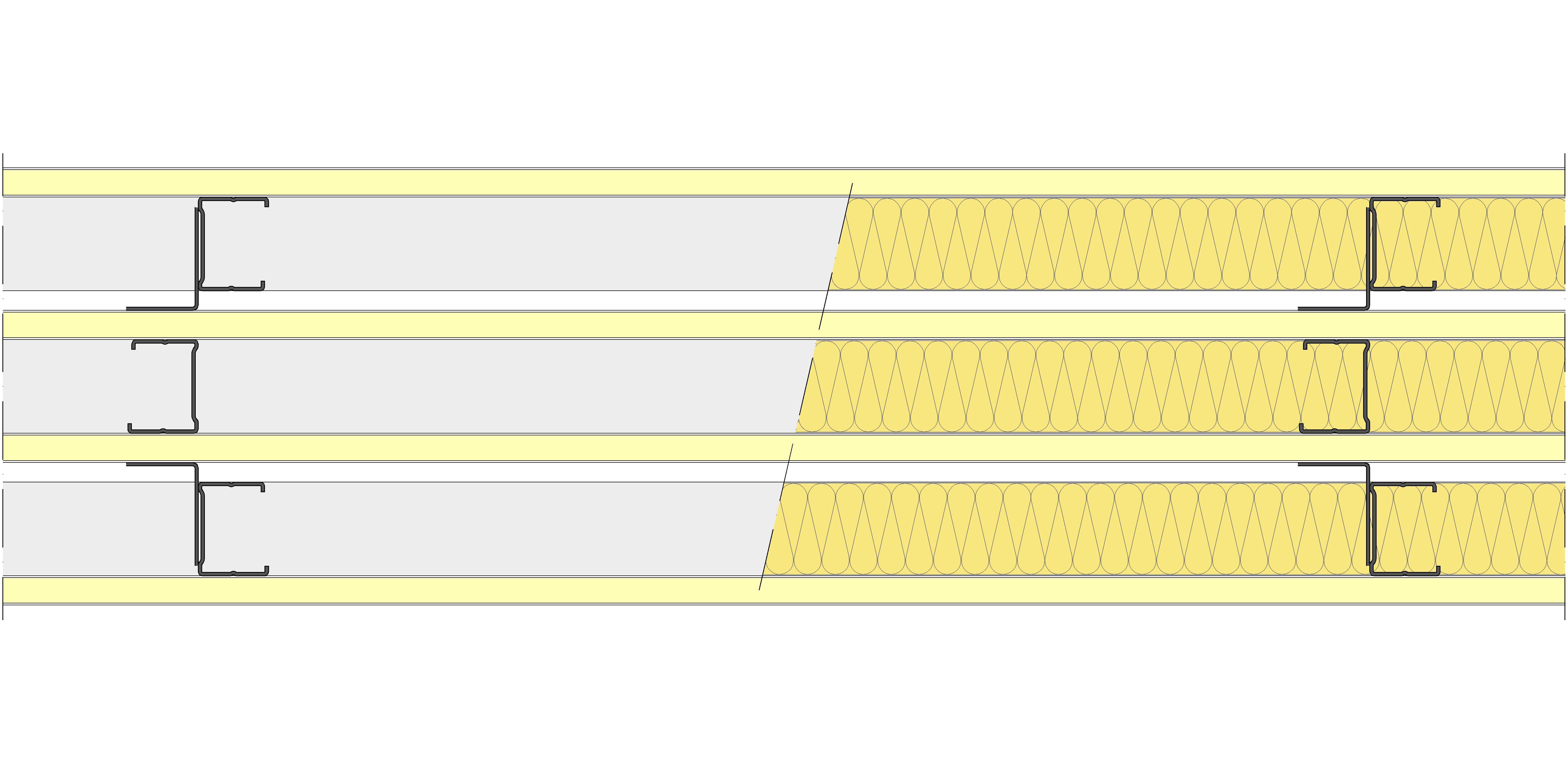

Tabique mixto formado por dos trasdosados autoportantes Pladur®, ambos arriostrados a cada lado de un tabique base Pladur® 78 (48-35) siendo el espesor final del conjunto del tabique mixto terminado de 224 mm (63+10+78+10+63). Cada trasdosado está formado por una estructura de perfiles de chapa de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® (elementos verticales) de alas de 35 mm, separados entre ejes 600 mm, y canales Pladur® (elementos horizontales), a cuyo lado interno, según su altura libre, será necesario arriostrar los montantes mediante piezas angulares que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el tabique base un espacio mínimo de 10 mm. En lado externo de cada estructura de trasdosado se atornilla una placa Pladur® I de 15 mm de espesor, dando un ancho total mínimo de cada trasdosado de 73 mm (63+10). El tabique base está formado por una placa Pladur® I de 15 mm de espesor, a cada lado de una estructura de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® (elementos verticales), separados entre ejes 400 mm, y canales Pladur® (elementos horizontales), dando un ancho total de tabique de 78 mm. Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de cada estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161336
Placa Pladur® I 15 1 200x3.000
m²
296464
m
296460
m
161691
kg
4070684
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
Lana mineral (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
