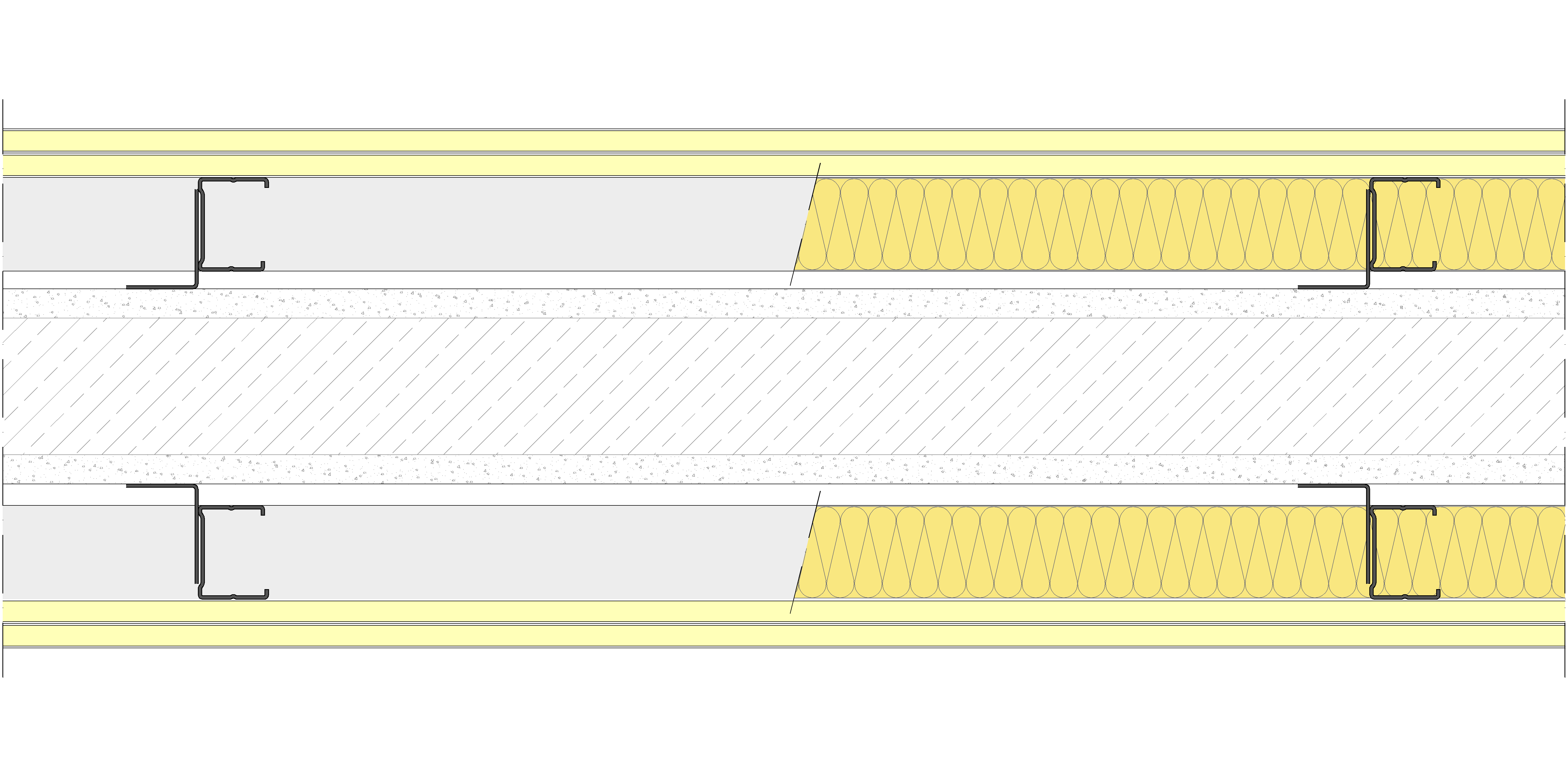

Tabique mixto formado por dos trasdosados autoportantes Pladur®, ambos arriostrados a cada lado de un muro soporte (a definir en proyecto). El espesor final del conjunto del tabique mixto dependerá del muro soporte por definir, dando un ancho total en mm del tabique mixto terminado de 73+(10)+MURO BASE DEFINIDO+(10)+73. Cada trasdosado está formado por una estructura de perfiles de chapa de acero galvanizado de 48 mm de ancho, a base de montantes Pladur® (elementos verticales) de alas de 35 mm, separados entre ejes 600 mm, y canales Pladur® (elementos horizontales), a cuyo lado interno, según su altura libre, será necesario arriostrar los montantes mediante escuadras que fijen el alma de los montantes y el muro soporte, dejando entre la estructura y el muro un espacio mínimo de 10 mm. En el lado externo de cada estructura de trasdosado se atornillan dos placas Pladur® I de 12,5 mm de espesor, dando un ancho total mínimo de cada trasdosado terminado de 83 mm (73+10). Parte proporcional de materiales Pladur®: tornillería, pastas, cintas de juntas, juntas estancas/acústicas de su perímetro, etc., así como anclajes para canales en suelo y techo. Totalmente terminado con Nivel de Acabado 1 (Q1) para terminaciones de alicatado, laminados, con rastreles, etc. También con Nivel 2 (Q2), Nivel 3 (Q3), Nivel 4 (Q4), según superficie de acabado (a definir en proyecto). Alma de cada estructura Pladur® rellena en su totalidad con lana mineral de 40 a 50 mm de espesor. Montaje según recomendaciones técnicas Pladur®, norma UNE 102043 y requisitos del CTE.
Rendimiento de Materiales
CODIGO
MATERIAL
DESPERDICIO (%)
CANTIDAD POR m²
CANTIDAD TOTAL
UNIDAD
PRECIO UNIDAD
DTO. %
IMPORTE TOTAL OBRA
161525
Placa Pladur® I 13 1 200x3.000
m²
296464
m
296460
m
161691
kg
4070684
ud
4070683
ud
4070679
ud
4070640
Cinta de juntas Pladur® x150m
m
4070692
Cinta guardavivos Pladur® x30m
m
4085588
Banda estanca Pladur® 48 mm autoadhesiva x30m
m
Lana mineral (espesor variable)
m²
Muro Base (espesor variable)
m²
* Los materiales sin código y sin precio son materiales no comercializados por Pladur®
